Filtratie Calculators & Hulpmiddelen
Snelle calculators voor alledaagse filtratievragen. Voor een precieze selectie kunt u contact opnemen met onze ingenieurs.
Micron naar Mesh-omzetter
Converteren tussen micron- en maasfiltergroottes
Dichtstbijzijnde standaard
—
β-verhouding naar efficiëntie-omzetter
Converteer filter-bètaratio (β) naar filtratie-efficiëntiepercentage
Klasse
—
—
ISO 4406-codeverklaring
Decodeer ISO 4406-vervuilingscodes om de deeltjestellingen in hydraulische vloeistoffen te begrijpen.
≥4 µm
—
deeltjes per ml
≥6 µm
—
deeltjes per ml
≥14 µm
—
deeltjes per ml
Typisch systeem
—
Aanbevolen filtratie
—
Voer drie ISO-schaalnummers in, gescheiden door schuine strepen, bijvoorbeeld 18/16/13.
Technische referentie
Technische conversie- en referentietabellen
Praktische eenheidsconversies, filtratieclassificaties, schroefdraadaansluitingen en flensafmetingen op één plek. Vermenigvuldig in de conversietabellen de waarde in de eerste kolom met de opgegeven factor, tenzij een formule wordt weergegeven.
Eenheden omrekenen
Druk
| Begineenheid | Doeleenheid | Vermenigvuldigen met |
|---|---|---|
| Atmosfeer (atm) | Bar | 1.01325 |
| Atmosfeer (atm) | PSI | 14.69595 |
| Atmosfeer (atm) | Inch kwik (inHg) | 29.92126 |
| Bar | Kilogramkracht per m² | 10,197.162 |
| Bar | PSI | 14.50377 |
| Millibar | Inch kwik (inHg) | 0.02952999 |
| Pascal (Pa) | Bar | 0.00001 |
| Pascal (Pa) | PSI | 0.000145038 |
| Bar | Atmosfeer (atm) | 0.9869233 |
| PSI | Atmosfeer (atm) | 0.06804596 |
| Inch kwik (inHg) | Atmosfeer (atm) | 0.03342105 |
| Kilogramkracht per m² | Bar | 9.80665 × 10−5 |
| PSI | Bar | 0.06894757 |
| Inch kwik (inHg) | Millibar | 33.86389 |
| Bar | Pascal (Pa) | 100,000 |
| PSI | Pascal (Pa) | 6,894.757 |
Eenheden omrekenen
Lengte
| Begineenheid | Doeleenheid | Vermenigvuldigen met |
|---|---|---|
| Centimeter | Voet | 0.0328084 |
| Centimeter | Inch | 0.393701 |
| Meter | Voet | 3.28084 |
| Meter | Inch | 39.3701 |
| Meter | Yard | 1.09361 |
| Micrometer (µm) | Inch | 0.0000393701 |
| Micrometer (µm) | Meter | 0.000001 |
| Micrometer (µm) | Millimeter | 0.001 |
| Millimeter | Voet | 0.00328084 |
| Millimeter | Inch | 0.0393701 |
| Voet | Centimeter | 30.48 |
| Inch | Centimeter | 2.54 |
| Voet | Meter | 0.3048 |
| Inch | Meter | 0.0254 |
| Yard | Meter | 0.9144 |
| Inch | Micrometer (µm) | 25,400 |
| Meter | Micrometer (µm) | 1,000,000 |
| Millimeter | Micrometer (µm) | 1,000 |
| Voet | Millimeter | 304.8 |
| Inch | Millimeter | 25.4 |
Indicatieve waarden
Omrekening micron ↔ mesh
Mesh geeft het aantal openingen per strekkende inch aan en is geen universele maat voor deeltjesgrootte. De werkelijke opening hangt af van de draaddiameter en de zeefnorm. De waarden hieronder zijn nominale openingen volgens Amerikaanse ASTM-zeefmaten.
| Meshnummer | Nominale opening | Micrometer (µm) | Millimeter |
|---|---|---|---|
| 4 | 0.187 in | 4,750 | 4.75 |
| 5 | 0.157 in | 4,000 | 4.00 |
| 6 | 0.132 in | 3,350 | 3.35 |
| 7 | 0.110 in | 2,800 | 2.80 |
| 8 | 0.0937 in | 2,360 | 2.36 |
| 10 | 0.0787 in | 2,000 | 2.00 |
| 12 | 0.0661 in | 1,700 | 1.70 |
| 14 | 0.0555 in | 1,400 | 1.40 |
| 16 | 0.0469 in | 1,180 | 1.18 |
| 18 | 0.0394 in | 1,000 | 1.00 |
| 20 | 0.0331 in | 850 | 0.850 |
| 25 | 0.0278 in | 710 | 0.710 |
| 30 | 0.0234 in | 600 | 0.600 |
| 35 | 0.0197 in | 500 | 0.500 |
| 40 | 0.0165 in | 425 | 0.425 |
| 45 | 0.0139 in | 355 | 0.355 |
| 50 | 0.0117 in | 300 | 0.300 |
| 60 | 0.0098 in | 250 | 0.250 |
| 70 | 0.0083 in | 212 | 0.212 |
| 80 | 0.0071 in | 180 | 0.180 |
| 100 | 0.0059 in | 150 | 0.150 |
| 120 | 0.0049 in | 125 | 0.125 |
| 140 | 0.0042 in | 106 | 0.106 |
| 170 | 0.0035 in | 90 | 0.090 |
| 200 | 0.0030 in | 75 | 0.075 |
| 230 | 0.0025 in | 63 | 0.063 |
| 270 | 0.0021 in | 53 | 0.053 |
| 325 | 0.0018 in | 45 | 0.045 |
| 400 | 0.0015 in | 38 | 0.038 |
Eenheden omrekenen
Volume en debiet
| Begineenheid | Doeleenheid | Vermenigvuldigen met |
|---|---|---|
| Kubieke centimeter (cm³) | Kubieke voet (ft³) | 0.0000353147 |
| Kubieke centimeter (cm³) | Kubieke inch (in³) | 0.0610237 |
| Kubieke centimeter (cm³) | Liter | 0.001 |
| Kubieke centimeter (cm³) | Amerikaanse gallon | 0.000264172 |
| Kubieke meter (m³) | Kubieke voet (ft³) | 35.3147 |
| Kubieke meter (m³) | Kubieke inch (in³) | 61,023.744 |
| Kubieke meter (m³) | Liter | 1,000 |
| Kubieke meter (m³) | Amerikaanse gallon | 264.172 |
| Liter | Kubieke centimeter (cm³) | 1,000 |
| Liter | Kubieke voet (ft³) | 0.0353147 |
| Liter | Kubieke inch (in³) | 61.0237 |
| Liter | Imperiale gallon | 0.219969 |
| Liter | Amerikaanse gallon | 0.264172 |
| Liter per minuut | Kubieke centimeter per minuut | 1,000 |
| Liter per minuut | Kubieke voet per minuut | 0.0353147 |
| Liter per minuut | Amerikaanse gallon per minuut | 0.264172 |
| Kubieke voet (ft³) | Kubieke centimeter (cm³) | 28,316.847 |
| Kubieke inch (in³) | Kubieke centimeter (cm³) | 16.387064 |
| Liter | Kubieke centimeter (cm³) | 1,000 |
| Amerikaanse gallon | Kubieke centimeter (cm³) | 3,785.412 |
| Kubieke voet (ft³) | Kubieke meter (m³) | 0.02831685 |
| Kubieke inch (in³) | Kubieke meter (m³) | 1.6387064 × 10−5 |
| Liter | Kubieke meter (m³) | 0.001 |
| Amerikaanse gallon | Kubieke meter (m³) | 0.003785412 |
| Kubieke centimeter (cm³) | Liter | 0.001 |
| Kubieke voet (ft³) | Liter | 28.31685 |
| Kubieke inch (in³) | Liter | 0.01638706 |
| Imperiale gallon | Liter | 4.54609 |
| Amerikaanse gallon | Liter | 3.785412 |
| Kubieke centimeter per minuut | Liter per minuut | 0.001 |
| Kubieke voet per minuut | Liter per minuut | 28.31685 |
| Imperiale gallon per minuut | Liter per minuut | 4.54609 |
Eenheden omrekenen
Energie, vermogen en koppel
| Begineenheid | Doeleenheid | Vermenigvuldigen met |
|---|---|---|
| Kilojoule (kJ) | Paardenkrachtuur (hp·h) | 0.000372506 |
| Kilowatt (kW) | Mechanische paardenkracht (hp) | 1.341022 |
| Newtonmeter (N·m) | Pondkracht-inch (lbf·in) | 8.850746 |
| Newtonmeter (N·m) | Pondkracht-voet (lbf·ft) | 0.737562 |
| Paardenkrachtuur (hp·h) | Kilojoule (kJ) | 2,684.52 |
| Mechanische paardenkracht (hp) | Kilowatt (kW) | 0.745700 |
| Pondkracht-inch (lbf·in) | Newtonmeter (N·m) | 0.112985 |
| Pondkracht-voet (lbf·ft) | Newtonmeter (N·m) | 1.355818 |
Eenheden omrekenen
Massa
| Begineenheid | Doeleenheid | Vermenigvuldigen met |
|---|---|---|
| Gram | Pond (lb) | 0.00220462 |
| Kilogram | Gram | 1,000 |
| Kilogram | Pond (lb) | 2.20462 |
| Metrieke ton (t) | Amerikaanse ton (short ton) | 1.102311 |
| Pond (lb) | Gram | 453.59237 |
| Gram | Kilogram | 0.001 |
| Pond (lb) | Kilogram | 0.45359237 |
| Amerikaanse ton (short ton) | Metrieke ton (t) | 0.9071847 |
Eenheden omrekenen
Oppervlakte
| Begineenheid | Doeleenheid | Vermenigvuldigen met |
|---|---|---|
| Vierkante centimeter (cm²) | Vierkante inch (in²) | 0.1550003 |
| Vierkante centimeter (cm²) | Vierkante voet (ft²) | 0.001076391 |
| Vierkante centimeter (cm²) | Vierkante yard (yd²) | 0.000119599 |
| Vierkante kilometer (km²) | Vierkante inch (in²) | 1.550003 × 109 |
| Vierkante kilometer (km²) | Vierkante voet (ft²) | 1.076391 × 107 |
| Vierkante kilometer (km²) | Vierkante yard (yd²) | 1,195,990 |
| Vierkante meter (m²) | Vierkante inch (in²) | 1,550.003 |
| Vierkante meter (m²) | Vierkante voet (ft²) | 10.76391 |
| Vierkante meter (m²) | Vierkante yard (yd²) | 1.19599 |
| Vierkante inch (in²) | Vierkante centimeter (cm²) | 6.4516 |
| Vierkante voet (ft²) | Vierkante centimeter (cm²) | 929.0304 |
| Vierkante yard (yd²) | Vierkante centimeter (cm²) | 8,361.274 |
| Vierkante inch (in²) | Vierkante kilometer (km²) | 6.4516 × 10−10 |
| Vierkante voet (ft²) | Vierkante kilometer (km²) | 9.290304 × 10−8 |
| Vierkante yard (yd²) | Vierkante kilometer (km²) | 8.361274 × 10−7 |
| Vierkante inch (in²) | Vierkante meter (m²) | 0.00064516 |
| Vierkante voet (ft²) | Vierkante meter (m²) | 0.09290304 |
| Vierkante yard (yd²) | Vierkante meter (m²) | 0.8361274 |
Omrekenen met formules
Temperatuur
| Begineenheid | Doeleenheid | Formule |
|---|---|---|
| Celsius (°C) | Fahrenheit (°F) | (°C × 9/5) + 32 |
| Fahrenheit (°F) | Celsius (°C) | (°F − 32) × 5/9 |
| Celsius (°C) | Kelvin (K) | °C + 273.15 |
| Kelvin (K) | Celsius (°C) | K − 273.15 |
| Fahrenheit (°F) | Kelvin (K) | (°F − 32) × 5/9 + 273.15 |
| Kelvin (K) | Fahrenheit (°F) | (K − 273.15) × 9/5 + 32 |
Referentie ISO 16889
Bètaverhouding (β) en filtratierendement
Rendement = (1 − 1/β) × 100%
βx(c) = deeltjes ≥ x µm(c) vóór het filter ÷ deeltjes ≥ x µm(c) na het filter
| Bètaverhouding | Rendement | Doorgelaten deeltjes | Betekenis in de praktijk |
|---|---|---|---|
| β = 1 | 0% | 100% | Geen gemeten verwijdering bij de opgegeven deeltjesgrootte |
| β = 2 | 50% | 50% | 1 op de 2 deeltjes gaat door het filter |
| β = 5 | 80% | 20% | 1 op de 5 deeltjes gaat door het filter |
| β = 10 | 90% | 10% | 1 op de 10 deeltjes gaat door het filter |
| β = 20 | 95% | 5% | 1 op de 20 deeltjes gaat door het filter |
| β = 50 | 98% | 2% | 1 op de 50 deeltjes gaat door het filter |
| β = 75 | 98.67% | 1.33% | 1 op de 75 deeltjes gaat door het filter |
| β = 100 | 99% | 1% | 1 op de 100 deeltjes gaat door het filter |
| β = 200 | 99.5% | 0.5% | 1 op de 200 deeltjes gaat door het filter |
| β = 1,000 | 99.9% | 0.1% | 1 op de 1.000 deeltjes gaat door het filter |
ISO 4406-reinheidscode
Deeltjes per milliliter
Een driedelige code wordt weergegeven voor ≥4 µm(c) / ≥6 µm(c) / ≥14 µm(c). Bij elke stap omhoog verdubbelt het bereik van de toegestane deeltjesaantallen ongeveer.
| Schaalnummer | Meer dan (deeltjes/ml) | Tot en met (deeltjes/ml) |
|---|---|---|
| 0 | 0 | 0.01 |
| 1 | 0.01 | 0.02 |
| 2 | 0.02 | 0.04 |
| 3 | 0.04 | 0.08 |
| 4 | 0.08 | 0.16 |
| 5 | 0.16 | 0.32 |
| 6 | 0.32 | 0.64 |
| 7 | 0.64 | 1.3 |
| 8 | 1.3 | 2.5 |
| 9 | 2.5 | 5 |
| 10 | 5 | 10 |
| 11 | 10 | 20 |
| 12 | 20 | 40 |
| 13 | 40 | 80 |
| 14 | 80 | 160 |
| 15 | 160 | 320 |
| 16 | 320 | 640 |
| 17 | 640 | 1,300 |
| 18 | 1,300 | 2,500 |
| 19 | 2,500 | 5,000 |
| 20 | 5,000 | 10,000 |
| 21 | 10,000 | 20,000 |
| 22 | 20,000 | 40,000 |
| 23 | 40,000 | 80,000 |
| 24 | 80,000 | 160,000 |
| 25 | 160,000 | 320,000 |
| 26 | 320,000 | 640,000 |
| 27 | 640,000 | 1,300,000 |
| 28 | 1,300,000 | 2,500,000 |
Uitgewerkt voorbeeld
Voorbeeldcodes volgens ISO 4406
| Voorbeeldcode | ≥4 µm(c) | ≥6 µm(c) | ≥14 µm(c) |
|---|---|---|---|
| 14 / 12 / 9 | >80–160/ml | >20–40/ml | >2.5–5/ml |
| 16 / 14 / 12 | >320–640/ml | >80–160/ml | >20–40/ml |
| 18 / 16 / 13 | >1,300–2,500/ml | >320–640/ml | >40–80/ml |
| 20 / 18 / 15 | >5,000–10,000/ml | >1,300–2,500/ml | >160–320/ml |
| 22 / 19 / 16 | >20,000–40,000/ml | >2,500–5,000/ml | >320–640/ml |
De voorbeeldcodes geven alleen bereiken voor het aantal deeltjes aan. De vereiste reinheidsklasse hangt af van de fabrikant van het onderdeel en de bedrijfsomstandigheden.
ISO 16890
Luchtfiltergroepen voor algemene ventilatie
| ISO 16890-groep | Basis voor indeling | Voorbeelden van opgegeven klassen | Typische toepassing |
|---|---|---|---|
| ISO Coarse | ePM10 lager dan 50%, met opgave van de gravimetrische afvanggraad | ISO Coarse 60% | Grove stofdeeltjes, insecten, vezels en voorfiltratie |
| ISO ePM10 | ePM10-rendement ≥50% | ISO ePM10 50–95% | Grove zwevende deeltjes en pollen |
| ISO ePM2.5 | ePM2,5-rendement ≥50% | ISO ePM2.5 50–95% | Fijnstof en verbrandingsdeeltjes |
| ISO ePM1 | ePM1-rendement ≥50% | ISO ePM1 50–95% | Zeer fijne deeltjes |
Vroegere norm EN 779:2012
Klassen voor grove, middelgrove en fijne filters
| Vroegere klasse | Gemiddelde afvanggraad / gemiddeld rendement | Minimaal rendement bij 0,4 µm |
|---|---|---|
| G1 | Gemiddelde afvanggraad <65% | Niet gespecificeerd |
| G2 | Gemiddelde afvanggraad 65–<80% | Niet gespecificeerd |
| G3 | Gemiddelde afvanggraad 80–<90% | Niet gespecificeerd |
| G4 | Gemiddelde afvanggraad ≥90% | Niet gespecificeerd |
| M5 | Gemiddeld rendement bij 0,4 µm: 40–<60% | Niet gespecificeerd |
| M6 | Gemiddeld rendement bij 0,4 µm: 60–<80% | Niet gespecificeerd |
| F7 | Gemiddeld rendement bij 0,4 µm: 80–<90% | ≥35% |
| F8 | Gemiddeld rendement bij 0,4 µm: 90–<95% | ≥55% |
| F9 | Gemiddeld rendement bij 0,4 µm ≥95% | ≥70% |
Indicatieve vergelijking
ISO 16890 tegenover EN 779
De normen gebruiken verschillende testmethoden, waardoor een exacte wiskundige omzetting onmogelijk is. De onderstaande bereiken komen uit een indicatieve vergelijking van Eurovent op basis van filtermetingen.
| EN 779:2012 | Gemeten ePM1-bereik | Gemeten ePM2,5-bereik | Gemeten ePM10-bereik |
|---|---|---|---|
| M5 | 5–35% | 10–45% | 40–70% |
| M6 | 10–40% | 20–50% | 60–80% |
| F7 | 40–65% | 65–75% | 80–90% |
| F8 | 65–90% | 75–95% | 90–100% |
| F9 | 80–90% | 85–95% | 90–100% |
Hoogrendementsfilters volgens EN 1822
EPA-, HEPA- en ULPA-klassen
| Klasse | Groep | Minimaal integraal rendement | Maximale integrale penetratie |
|---|---|---|---|
| E10 | EPA | 85% | 15% |
| E11 | EPA | 95% | 5% |
| E12 | EPA | 99.5% | 0.5% |
| H13 | HEPA | 99.95% | 0.05% |
| H14 | HEPA | 99.995% | 0.005% |
| U15 | ULPA | 99.9995% | 0.0005% |
| U16 | ULPA | 99.99995% | 0.00005% |
| U17 | ULPA | 99.999995% | 0.000005% |
MPPS staat voor de deeltjesgrootte met de grootste doordringing. ISO 16890 geldt voor filters voor algemene ventilatie tot 99% ePM1. Voor EPA-, HEPA- en ULPA-filters gelden andere normen en testmethoden.
Schroefdraad identificeren
Schroefdraadaansluitingen
Schroefdraadmaten op basis van buiten- of binnendiameter
Meet de buitendiameter van buitendraad of de binnendiameter van binnendraad en vergelijk de maat met de tabellen hieronder. De waarden zijn in millimeter, tenzij anders vermeld.
Schroefdraadmaten kunnen elkaar overlappen. Controleer naast de diameter ook de spoed of het aantal gangen per inch voordat u een aansluiting kiest.
Buitendraad — gemeten buitendiameter
| Diameter | Spoed (mm) | TPI | Metrisch | BSP | NPT | UNF / JIC / SAE |
|---|---|---|---|---|---|---|
| 9.728 | — | 28 | — | 1/8 | — | — |
| 10 | 1 | — | M10x1 | — | — | — |
| 10 | 1.5 | — | M10x1.5 | — | — | — |
| 10.287 | — | 27 | — | — | 1/8 | — |
| 11.113 | — | 20 | — | — | — | 7/16-20 |
| 12 | 1.5 | — | M12x1.5 | — | — | — |
| 12.7 | — | 20 | — | — | — | 1/2-20 |
| 13.157 | — | 19 | — | 1/4 | — | — |
| 13.718 | — | 18 | — | — | 1/4 | — |
| 14 | 1.5 | — | M14x1.5 | — | — | — |
| 14.288 | — | 18 | — | — | — | 9/16-18 |
| 15.875 | — | 18 | — | — | — | 5/8-18 |
| 16 | 1.5 | — | M16x1.5 | — | — | — |
| 16.662 | — | 19 | — | 3/8 | — | — |
| 17.145 | — | 18 | — | — | 3/8 | — |
| 18 | 1.5 | — | M18x1.5 | — | — | — |
| 19.05 | — | 16 | — | — | — | 3/4-16 |
| 20 | 1.5 | — | M20x1.5 | — | — | — |
| 20.955 | — | 14 | — | 1/2 | — | — |
| 21.336 | — | 14 | — | — | 1/2 | — |
| 22 | 1.5 | — | M22x1.5 | — | — | — |
| 22.225 | — | 14 | — | — | — | 7/8-14 |
| 22.911 | — | 14 | — | 5/8 | — | — |
| 24 | 1.5 | — | M24x1.5 | — | — | — |
| 26 | 1.5 | — | M26x1.5 | — | — | — |
| 26.441 | — | 14 | — | 3/4 | — | — |
| 26.67 | — | 14 | — | — | 3/4 | — |
| 26.988 | — | 14 | — | — | — | 1 1/16-14 |
| 26.988 | — | 12 | — | — | — | 1 1/16-12 |
| 27 | 2 | — | M27x2 | — | — | — |
| 30 | 1.5 | — | M30x1.5 | — | — | — |
| 30 | 2 | — | M30x2 | — | — | — |
| 30.163 | — | 12 | — | — | — | 1 3/16-12 |
| 33 | 2 | — | M33x2 | — | — | — |
| 33.249 | — | 11 | — | 1 | — | — |
| 33.338 | — | 12 | — | — | — | 1 5/16-12 |
| 33.401 | — | 11 1/2 | — | — | 1 | — |
| 36 | 2 | — | M36x2 | — | — | — |
| 38 | 1.5 | — | M38x1.5 | — | — | — |
| 41.275 | — | 12 | — | — | — | 1 5/8-12 |
| 41.91 | — | 11 | — | 1 1/4 | — | — |
| 42 | 2 | — | M42x2 | — | — | — |
| 42.164 | — | 11 1/2 | — | — | 1 1/4 | — |
| 45 | 1.5 | — | M45x1.5 | — | — | — |
| 45 | 2 | — | M45x2 | — | — | — |
| 47.625 | — | 12 | — | — | — | 1 7/8-12 |
| 47.803 | — | 11 | — | 1 1/2 | — | — |
| 48 | 2 | — | M48x2 | — | — | — |
| 48.26 | — | 11 1/2 | — | — | 1 1/2 | — |
| 52 | 2 | — | M52x2 | — | — | — |
| 52 | 1.5 | — | M52x1.5 | — | — | — |
| 53.746 | — | 11 | — | 1 3/4 | — | — |
| 59.614 | — | 11 | — | 2 | — | — |
| 60.325 | — | 11 1/2 | — | — | 2 | — |
| 63.5 | — | 12 | — | — | — | 2 1/2-12 |
| 65 | 2 | — | M65x2 | — | — | — |
Binnendraad — gemeten binnendiameter
| Diameter | Spoed (mm) | TPI | Metrisch | BSP | NPT | UNF / JIC / SAE |
|---|---|---|---|---|---|---|
| 8.565 | — | 28 | — | 1/8 | — | — |
| 8.674 | — | 27 | — | — | 1/8 | — |
| 8.701 | 1 | — | M10x1 | — | — | — |
| 8.052 | 1.5 | — | M10x1.5 | — | — | — |
| 9.738 | — | 20 | — | — | — | 7/16-20 |
| 10.052 | 1.5 | — | M12x1.5 | — | — | — |
| 11.265 | — | 18 | — | — | 1/4 | — |
| 11.326 | — | 20 | — | — | — | 1/2-20 |
| 11.445 | — | 19 | — | 1/4 | — | — |
| 12.052 | 1.5 | — | M14x1.5 | — | — | — |
| 12.761 | — | 18 | — | — | — | 9/16-18 |
| 14.052 | 1.5 | — | M16x1.5 | — | — | — |
| 14.348 | — | 18 | — | — | — | 5/8-18 |
| 14.704 | — | 18 | — | — | 3/8 | — |
| 14.950 | — | 19 | — | 3/8 | — | — |
| 16.052 | 1.5 | — | M18x1.5 | — | — | — |
| 17.330 | — | 16 | — | — | — | 3/4-16 |
| 18.052 | 1.5 | — | M20x1.5 | — | — | — |
| 18.161 | — | 14 | — | — | 1/2 | — |
| 18.633 | — | 14 | — | 1/2 | — | — |
| 20.052 | 1.5 | — | M22x1.5 | — | — | — |
| 20.262 | — | 14 | — | — | — | 7/8-14 |
| 20.589 | — | 14 | — | 5/8 | — | — |
| 22.052 | 1.5 | — | M24x1.5 | — | — | — |
| 23.508 | — | 14 | — | — | 3/4 | — |
| 24.052 | 1.5 | — | M26x1.5 | — | — | — |
| 24.120 | — | 14 | — | 3/4 | — | — |
| 24.402 | 2 | — | M27x2 | — | — | — |
| 24.696 | — | 14 | — | — | — | 1 1/16-14 |
| 24.696 | — | 12 | — | — | — | 1 1/16-12 |
| 27.402 | 2 | — | M30x2 | — | — | — |
| 27.871 | — | 12 | — | — | — | 1 3/16-12 |
| 28.052 | 1.5 | — | M30x1.5 | — | — | — |
| 29.517 | — | 11 1/2 | — | — | 1 | — |
| 30.292 | — | 11 | — | 1 | — | — |
| 30.402 | 2 | — | M33x2 | — | — | — |
| 31.046 | — | 12 | — | — | — | 1 5/16-12 |
| 33.402 | 2 | — | M36x2 | — | — | — |
| 36.052 | 1.5 | — | M38x1.5 | — | — | — |
| 38.252 | — | 11 1/2 | — | — | 1 1/4 | — |
| 38.953 | — | 11 | — | 1 1/4 | — | — |
| 38.984 | — | 12 | — | — | — | 1 5/8-12 |
| 39.402 | 2 | — | M42x2 | — | — | — |
| 42.402 | 2 | — | M45x2 | — | — | — |
| 43.052 | 1.5 | — | M45x1.5 | — | — | — |
| 44.323 | — | 11 1/2 | — | — | 1 1/2 | — |
| 44.846 | — | 11 | — | 1 1/2 | — | — |
| 45.334 | — | 12 | — | — | — | 1 7/8-12 |
| 45.402 | 2 | — | M48x2 | — | — | — |
| 49.402 | 2 | — | M52 x2 | — | — | — |
| 50.052 | 1.5 | — | M52x1.5 | — | — | — |
| 50.790 | — | 11 | — | 1 3/4 | — | — |
| 56.363 | — | 11 1/2 | — | — | 2 | — |
| 56.657 | — | 11 | — | 2 | — | — |
| 61.209 | — | 12 | — | — | — | 2 1/2-12 |
| 62.402 | 2 | — | M65x2 | — | — | — |
Referentie voor metrische flenzen

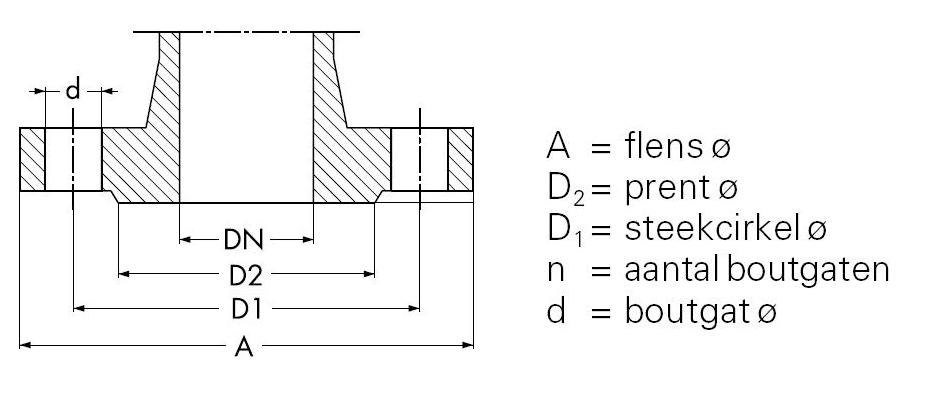

DIN-flensafmetingen
- A
- Buitendiameter van de flens
- D1
- Steekcirkeldiameter
- D2
- Diameter van het verhoogde afdichtingsvlak
- n × d
- Aantal boutgaten × gatdiameter
Scrol horizontaal om alle drukklassen te vergelijken. Een streepje betekent dat de brontabel geen waarde geeft voor die combinatie van DN en drukklasse.
| DN | Afmeting | PN 6 | PN 10 | PN 16 | PN 25 | PN 40 | PN 64 | PN 100 | PN 160 | PN 250 | PN 320 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | A | 75 | 90 | 90 | 90 | 90 | 100 | 100 | 100 | 125 | 125 |
| D1 | 50 | 60 | 60 | 60 | 60 | 70 | 70 | 70 | 85 | 85 | |
| D2 | 35 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| n x d | 4 x 11 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 18 | 4 x 18 | |
| 15 | A | 80 | 95 | 95 | 95 | 95 | 105 | 105 | 105 | 130 | 130 |
| D1 | 55 | 65 | 65 | 65 | 65 | 75 | 75 | 75 | 90 | 90 | |
| D2 | 40 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | |
| n x d | 4 x 11 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 18 | 4 x 18 | |
| 20 | A | 90 | 105 | 105 | 105 | 105 | — | — | — | — | — |
| D1 | 65 | 75 | 75 | 75 | 75 | — | — | — | — | — | |
| D2 | 50 | 58 | 58 | 58 | 58 | — | — | — | — | — | |
| n x d | 4 x 11 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | — | — | — | — | — | |
| 25 | A | 100 | 115 | 115 | 115 | 115 | 140 | 140 | 140 | 150 | 160 |
| D1 | 75 | 85 | 85 | 85 | 85 | 100 | 100 | 100 | 105 | 115 | |
| D2 | 60 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | |
| n x d | 4 x 11 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 14 | 4 x 18 | 4 x 18 | 4 x 18 | 4 x 22 | 4 x 22 | |
| 32 | A | 120 | 140 | 140 | 140 | 140 | — | — | — | — | — |
| D1 | 90 | 100 | 100 | 100 | 100 | — | — | — | — | — | |
| D2 | 70 | 78 | 78 | 78 | 78 | — | — | — | — | — | |
| n x d | 4 x 14 | 4 x 18 | 4 x 18 | 4 x 18 | 4 x 18 | — | — | — | — | — | |
| 40 | A | 130 | 150 | 150 | 150 | 150 | 170 | 170 | 170 | 185 | 195 |
| D1 | 100 | 110 | 110 | 110 | 110 | 125 | 125 | 125 | 135 | 145 | |
| D2 | 80 | 88 | 88 | 88 | 88 | 88 | 88 | 88 | 88 | 88 | |
| n x d | 4 x 14 | 4 x 18 | 4 x 18 | 4 x 18 | 4 x 18 | 4 x 22 | 4 x 22 | 4 x 22 | 4 x 26 | 4 x 26 | |
| 50 | A | 140 | 165 | 165 | 165 | 165 | 180 | 195 | 195 | 200 | 210 |
| D1 | 110 | 125 | 125 | 125 | 125 | 135 | 145 | 145 | 150 | 160 | |
| D2 | 90 | 102 | 102 | 102 | 102 | 102 | 102 | 102 | 102 | 102 | |
| n x d | 4 x 14 | 4 x 18 | 4 x 18 | 4 x 18 | 4 x 18 | 4 x 22 | 4 x 26 | 4 x 26 | 8 x 26 | 8 x 26 | |
| 65 | A | 160 | 185 | 185 | 185 | 185 | 205 | 220 | 220 | 230 | 255 |
| D1 | 130 | 145 | 145 | 145 | 145 | 160 | 170 | 170 | 180 | 200 | |
| D2 | 110 | 122 | 122 | 122 | 122 | 122 | 122 | 122 | 122 | 122 | |
| n x d | 4 x 14 | 4 x 18 | 4 x 18 | 8 x 18 | 8 x 18 | 8 x 22 | 8 x 26 | 8 x 26 | 8 x 26 | 8 x 30 | |
| 80 | A | 190 | 200 | 200 | 200 | 200 | 215 | 230 | 230 | 255 | 275 |
| D1 | 150 | 160 | 160 | 160 | 160 | 170 | 180 | 180 | 200 | 220 | |
| D2 | 128 | 138 | 138 | 138 | 138 | 138 | 138 | 138 | 138 | 138 | |
| n x d | 4 x 18 | 8 x 18 | 8 x 18 | 8 x 18 | 8 x 18 | 8 x 22 | 8 x 26 | 8 x 26 | 8 x 30 | 8 x 30 | |
| 100 | A | 210 | 220 | 220 | 235 | 235 | 250 | 265 | 265 | 300 | 335 |
| D1 | 170 | 180 | 180 | 190 | 190 | 200 | 210 | 210 | 235 | 265 | |
| D2 | 148 | 158 | 158 | 162 | 162 | 162 | 162 | 162 | 162 | 162 | |
| n x d | 4 x 18 | 8 x 18 | 8 x 18 | 8 x 22 | 8 x 22 | 8 x 26 | 8 x 30 | 8 x 30 | 8 x 33 | 8 x 36 | |
| 125 | A | 240 | 250 | 250 | 270 | 270 | 295 | 315 | 315 | 340 | 380 |
| D1 | 200 | 210 | 210 | 220 | 220 | 240 | 250 | 250 | 275 | 310 | |
| D2 | 178 | 188 | 188 | 188 | 188 | 188 | 188 | 188 | 188 | 188 | |
| n x d | 8 x 18 | 8 x 18 | 8 x 18 | 8 x 26 | 8 x 26 | 8 x 30 | 8 x 33 | 8 x 33 | 12 x 33 | 12 x 36 | |
| 150 | A | 265 | 285 | 285 | 300 | 300 | 345 | 355 | 355 | 390 | 425 |
| D1 | 225 | 240 | 240 | 250 | 250 | 280 | 290 | 290 | 320 | 350 | |
| D2 | 202 | 212 | 212 | 218 | 218 | 218 | 218 | 218 | 218 | 218 | |
| n x d | 8 x 18 | 8 x 22 | 8 x 22 | 8 x 26 | 8 x 26 | 8 x 33 | 12 x 33 | 12 x 33 | 12 x 36 | 12 x 39 | |
| 175 | A | — | 315 | 315 | 330 | 350 | 375 | 385 | 390 | 430 | 485 |
| D1 | — | 270 | 270 | 280 | 295 | 310 | 320 | 320 | 355 | 400 | |
| D2 | — | 242 | 242 | 248 | 260 | 260 | 260 | 260 | 260 | 260 | |
| n x d | — | 8 x 22 | 8 x 22 | 12 x 26 | 12 x 30 | 12 x 33 | 12 x 33 | 12 x 36 | 12 x 39 | 12 x 42 | |
| 200 | A | 320 | 340 | 340 | 360 | 375 | 415 | 430 | 430 | 485 | 525 |
| D1 | 280 | 295 | 295 | 310 | 320 | 345 | 360 | 360 | 400 | 440 | |
| D2 | 258 | 268 | 268 | 278 | 285 | 285 | 285 | 285 | 285 | 285 | |
| n x d | 8 x 18 | 8 x 22 | 12 x 22 | 12 x 26 | 12 x 30 | 12 x 36 | 12 x 36 | 12 x 36 | 12 x 42 | 16 x 42 | |
| 250 | A | 375 | 395 | 405 | 425 | 450 | 470 | 505 | 515 | 585 | 640 |
| D1 | 335 | 350 | 355 | 370 | 385 | 400 | 430 | 430 | 490 | 540 | |
| D2 | 312 | 320 | 320 | 335 | 345 | 345 | 345 | 345 | 345 | 345 | |
| n x d | 12 x 18 | 12 x 22 | 12 x 26 | 12 x 30 | 12 x 33 | 12 x 36 | 12 x 39 | 12 x 42 | 16 x 48 | 16 x 52 | |
| 300 | A | 440 | 445 | 460 | 485 | 515 | 530 | 585 | 585 | 690 | — |
| D1 | 395 | 400 | 410 | 430 | 450 | 460 | 500 | 500 | 590 | — | |
| D2 | 365 | 370 | 378 | 395 | 410 | 410 | 410 | 410 | 410 | — | |
| n x d | 12 x 22 | 12 x 22 | 12 x 26 | 16 x 30 | 16 x 33 | 16 x 36 | 16 x 42 | 16 x 42 | 16 x 52 | — | |
| 350 | A | 490 | 505 | 520 | 555 | 580 | 600 | 655 | — | — | — |
| D1 | 445 | 460 | 470 | 490 | 510 | 525 | 560 | — | — | — | |
| D2 | 415 | 430 | 438 | 450 | 465 | 465 | 465 | — | — | — | |
| n x d | 12 x 22 | 16 x 22 | 16 x 26 | 16 x 33 | 16 x 36 | 16 x 39 | 16 x 48 | — | — | — | |
| 400 | A | 540 | 565 | 580 | 620 | 660 | 670 | 715 | — | — | — |
| D1 | 495 | 515 | 525 | 550 | 585 | 585 | 620 | — | — | — | |
| D2 | 465 | 482 | 490 | 505 | 535 | 535 | 535 | — | — | — | |
| n x d | 16 x 22 | 16 x 26 | 16 x 30 | 16 x 36 | 16 x 39 | 16 x 42 | 16 x 48 | — | — | — | |
| 450 | A | 595 | 615 | 640 | — | 685 | — | — | — | — | — |
| D1 | 550 | 565 | 585 | — | 610 | — | — | — | — | — | |
| D2 | 520 | 532 | 550 | — | 560 | — | — | — | — | — | |
| n x d | 16 x 22 | 20 x 26 | 20 x 30 | — | 20 x 39 | — | — | — | — | — | |
| 500 | A | 645 | 670 | 715 | 730 | 755 | 800 | 870 | — | — | — |
| D1 | 600 | 620 | 650 | 660 | 670 | 705 | 760 | — | — | — | |
| D2 | 570 | 585 | 610 | 615 | 615 | 615 | 615 | — | — | — | |
| n x d | 20 x 22 | 20 x 26 | 20 x 33 | 20 x 36 | 20 x 42 | 20 x 48 | 20 x 56 | — | — | — | |
| 600 | A | 755 | 780 | 840 | 845 | 890 | 930 | 990 | — | — | — |
| D1 | 705 | 725 | 770 | 770 | 795 | 820 | 875 | — | — | — | |
| D2 | 670 | 685 | 725 | 720 | 735 | 735 | 735 | — | — | — | |
| n x d | 20 x 26 | 20 x 30 | 20 x 36 | 20 x 39 | 20 x 48 | 20 x 56 | 20 x 62 | — | — | — | |
| 700 | A | 860 | 895 | 910 | 960 | 995 | 1045 | 1145 | — | — | — |
| D1 | 810 | 840 | 840 | 875 | 900 | 935 | 1020 | — | — | — | |
| D2 | 775 | 800 | 795 | 820 | 840 | 840 | 840 | — | — | — | |
| n x d | 24 x 26 | 24 x 30 | 24 x 36 | 24 x 42 | 24 x 48 | 24 x 56 | 24 x 70 | — | — | — | |
| 800 | A | 975 | 1015 | 1025 | 1085 | 1140 | 1165 | — | — | — | — |
| D1 | 920 | 950 | 950 | 990 | 1030 | 1050 | — | — | — | — | |
| D2 | 880 | 905 | 900 | 930 | 960 | 960 | — | — | — | — | |
| n x d | 24 x 30 | 24 x 33 | 24 x 39 | 24 x 48 | 24 x 56 | 24 x 62 | — | — | — | — | |
| 900 | A | 1075 | 1115 | 1125 | 1185 | 1250 | 1285 | — | — | — | — |
| D1 | 1020 | 1050 | 1050 | 1090 | 1140 | 1170 | — | — | — | — | |
| D2 | 980 | 1005 | 1000 | 1030 | 1070 | 1070 | — | — | — | — | |
| n x d | 24 x 30 | 28 x 33 | 28 x 39 | 28 x 48 | 28 x 56 | 28 x 62 | — | — | — | — |
Referentie voor flenzen in inchmaten
ASME-flensafmetingen
- A
- Buitendiameter van de flens
- b
- Flensdikte
- D1
- Steekcirkeldiameter
- D2
- Diameter van het verhoogde afdichtingsvlak
- n
- Aantal boutgaten
- d
- Diameter van de boutgaten
Elke drukklasse heeft een kolom in inch, gevolgd door de overeenkomstige maat in millimeter. Een streepje betekent dat de brontabel geen waarde geeft.
| DN | Afmeting | 125/150 lbs | 300 lbs | 600 lbs | 900 lbs | 1500 lbs | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | ||
| 3" | A | 7 1/2 | 190.5 | 8 1/4 | 209.6 | 8 1/4 | 209.6 | 9 1/2 | 241 | 10 1/2 | 267 |
| b | 15/16 | 23.8 | 1 1/8 | 28.6 | 1 1/4 | 31.8 | 1 1/2 | 38.1 | 1 7/8 | 47.6 | |
| D2 | 5 | 127 | 5 | 127 | 5 | 127 | 5 | 127 | 5 | 127 | |
| D1 | 6 | 152.4 | 6 5/8 | 168.3 | 6 5/8 | 168.3 | 7 1/2 | 190.5 | 8 | 203 | |
| n | 4 | 4 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| d | 3/4 | 19 | 7/8 | 22.2 | 7/8 | 22.2 | 1 | 25.4 | 1 1/4 | 31.8 | |
| 3 1/2" | A | 8 1/2 | 215.9 | 9 | 228.6 | 9 | 228.6 | — | — | — | — |
| b | 15/16 | 23.8 | 1 3/16 | 30.2 | 1 3/8 | 34.9 | — | — | — | — | |
| D2 | 5 1/2 | 139.7 | 5 1/2 | 139.7 | 5 1/2 | 139.7 | — | — | — | — | |
| D1 | 7 | 177.8 | 7 1/4 | 184.2 | 7 1/4 | 184.2 | — | — | — | — | |
| n | 8 | 8 | 8 | 8 | 8 | 8 | — | — | — | — | |
| d | 3/4 | 19 | 7/8 | 22.2 | 1 | 25.4 | — | — | — | — | |
| 4" | A | 9 | 228.6 | 10 | 254 | 10 3/4 | 273 | 11 1/2 | 292 | 12 1/4 | 311 |
| b | 15/16 | 23.8 | 1 1/4 | 31.7 | 1 1/2 | 38.1 | 1 3/4 | 44.4 | 2 1/8 | 54 | |
| D2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | 6 3/16 | 157.2 | |
| D1 | 7 1/2 | 190 | 7 7/8 | 200 | 8 1/2 | 215.9 | 9 1/4 | 235 | 9 1/2 | 241 | |
| n | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| d | 3/4 | 19 | 7/8 | 22.2 | 1 | 25.4 | 1 1/4 | 31.8 | 1 3/8 | 34.9 | |
| 5" | A | 10 | 254 | 11 | 279.4 | 13 | 330.2 | 13 3/4 | 349 | 14 3/4 | 375 |
| b | 15/16 | 23.8 | 1 3/8 | 34.9 | 1 3/4 | 44.4 | 2 | 50.8 | 2 7/8 | 73 | |
| D2 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | 7 5/16 | 185.7 | |
| D1 | 8 1/2 | 215.9 | 9 1/4 | 234.9 | 10 1/2 | 266.7 | 11 | 279 | 11 1/2 | 292 | |
| n | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| d | 7/8 | 22.2 | 7/8 | 22.2 | 1 1/8 | 28.6 | 1 3/8 | 34.9 | 1 5/8 | 41.3 | |
| 6" | A | 11 | 279 | 12 1/2 | 317.5 | 14 | 355.6 | 15 | 381 | 15 1/2 | 394 |
| b | 1 | 25.4 | 1 7/16 | 36.5 | 1 7/8 | 47.6 | 2 3/16 | 55.6 | 3 1/4 | 82.6 | |
| D2 | 8 1/2 | 215.9 | 8 1/2 | 215.9 | 8 1/2 | 215.9 | 8 1/2 | 215.9 | 8 1/2 | 215.9 | |
| D1 | 9 1/2 | 241 | 10 5/8 | 269.9 | 11 1/2 | 292.1 | 12 1/2 | 318 | 12 1/2 | 318 | |
| n | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| d | 7/8 | 22.2 | 7/8 | 22.2 | 1 1/8 | 28.6 | 1 1/4 | 31.8 | 1 1/2 | 38.1 | |
| 8" | A | 13 1/2 | 342.9 | 15 | 381 | 16 1/2 | 419 | 18 1/2 | 470 | 19 | 482.6 |
| b | 1 1/8 | 28.6 | 1 5/8 | 41.3 | 2 3/16 | 55.6 | 2 1/2 | 63.5 | 3 5/8 | 92.1 | |
| D2 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | 10 5/8 | 269.9 | |
| D1 | 11 3/4 | 298.4 | 13 | 330.2 | 13 3/4 | 349.2 | 15 1/2 | 394.2 | 15 1/2 | 394.2 | |
| n | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| d | 7/8 | 22.2 | 1 | 25.4 | 1 1/4 | 31.8 | 1 1/2 | 38.1 | 1 3/4 | 44.5 | |
| 10" | A | 16 | 406.4 | 17 1/2 | 444.5 | 20 | 508 | 21 1/2 | 546 | 23 | 584 |
| b | 1 3/16 | 30.2 | 1 7/8 | 47.6 | 2 1/2 | 63.5 | 2 3/4 | 69.8 | 4 1/4 | 108 | |
| D2 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | 12 3/4 | 323.8 | |
| D1 | 14 1/4 | 361.9 | 15 1/4 | 387.4 | 17 | 431.8 | 18 1/2 | 470 | 19 | 482.6 | |
| n | 12 | 12 | 16 | 16 | 16 | 16 | 16 | 16 | 12 | 12 | |
| d | 1 | 25.4 | 1 1/8 | 28.6 | 1 3/8 | 34.9 | 1 1/2 | 38.1 | 2 | 50.8 | |
| 12" | A | 19 | 482.6 | 20 1/2 | 520.7 | 22 | 558.8 | 24 | 610 | 26 1/2 | 673 |
| b | 1 1/4 | 31.7 | 2 | 50.8 | 2 5/8 | 66.7 | 3 1/8 | 79.4 | 4 7/8 | 124 | |
| D2 | 15 | 381 | 15 | 381 | 15 | 381 | 15 | 381 | 15 | 381 | |
| D1 | 17 | 431.8 | 17 3/4 | 450.9 | 19 1/4 | 488.9 | 21 | 533.4 | 22 1/2 | 571.5 | |
| n | 12 | 12 | 16 | 16 | 20 | 20 | 20 | 20 | 16 | 16 | |
| d | 1 | 25.4 | 1 1/4 | 31.8 | 1 3/8 | 34.9 | 1 1/2 | 38.1 | 2 1/8 | 54 | |
| 14" | A | 21 | 533.4 | 23 | 584 | 23 3/4 | 603 | 25 1/4 | 641 | 29 1/2 | 749 |
| b | 1 3/8 | 34.9 | 2 1/8 | 54 | 2 3/4 | 69.8 | 3 3/8 | 85.7 | 5 1/4 | 133 | |
| D2 | 16 1/4 | 412.7 | 16 1/4 | 412.7 | 16 1/4 | 412.7 | 16 1/4 | 412.7 | 16 1/4 | 412.7 | |
| D1 | 18 3/4 | 476.2 | 20 1/4 | 514.4 | 20 3/4 | 527 | 22 | 558.8 | 25 | 635 | |
| n | 12 | 12 | 20 | 20 | 20 | 20 | 20 | 20 | 16 | 16 | |
| d | 1 1/8 | 28.6 | 1 1/4 | 31.8 | 1 1/2 | 38.1 | 1 5/8 | 41.3 | 2 3/8 | 60.3 | |
| 16" | A | 23 1/2 | 596.9 | 25 1/2 | 647.7 | 27 | 686 | 27 3/4 | 705 | 32 1/2 | 826 |
| b | 1 7/16 | 36.5 | 2 1/4 | 57.2 | 3 | 76.2 | 3 1/2 | 88.9 | 5 3/4 | 146 | |
| D2 | 18 1/2 | 470 | 18 1/2 | 470 | 18 1/2 | 470 | 18 1/2 | 470 | 18 1/2 | 470 | |
| D1 | 21 1/4 | 539.8 | 22 1/2 | 571.5 | 23 3/4 | 603.3 | 24 1/4 | 616 | 27 3/4 | 705 | |
| n | 16 | 16 | 20 | 20 | 20 | 20 | 20 | 20 | 16 | 16 | |
| d | 1 1/8 | 28.6 | 1 3/8 | 34.9 | 1 5/8 | 41.3 | 1 3/4 | 44.5 | 2 5/8 | 66.7 | |
| 18" | A | 25 | 635 | 28 | 711 | 29 1/4 | 743 | 31 | 787 | 36 | 914 |
| b | 1 9/16 | 39.7 | 2 3/8 | 60.3 | 3 1/4 | 82.6 | 4 | 102 | 6 3/8 | 162 | |
| D2 | 21 | 533.4 | 21 | 533.4 | 21 | 533.4 | 21 | 533.4 | 21 | 533.4 | |
| D1 | 22 3/4 | 577.9 | 24 3/4 | 628.7 | 25 3/4 | 654.1 | 27 | 685.8 | 30 1/2 | 775 | |
| n | 16 | 16 | 24 | 24 | 20 | 20 | 20 | 20 | 16 | 16 | |
| d | 1 1/4 | 31.8 | 1 3/8 | 34.9 | 1 3/4 | 44.5 | 2 | 50.8 | 2 7/8 | 73 | |
| 20" | A | 27 1/2 | 698.5 | 30 1/2 | 774.7 | 32 | 813 | 33 3/4 | 857 | 38 3/4 | 984 |
| b | 1 1/16 | 42.9 | 2 1/2 | 63.5 | 3 1/2 | 88.9 | 4 1/4 | 108 | 7 | 178 | |
| D2 | 23 | 584.2 | 23 | 584.2 | 23 | 584.2 | 23 | 584.2 | 23 | 584.2 | |
| D1 | 25 | 635 | 27 | 685.8 | 28 1/2 | 724 | 29 1/2 | 749.3 | 32 3/4 | 832 | |
| n | 20 | 20 | 24 | 24 | 24 | 24 | 20 | 20 | 16 | 16 | |
| d | 1 1/4 | 31.8 | 1 3/8 | 34.9 | 1 3/4 | 44.5 | 2 1/8 | 54 | 3 1/8 | 79.4 | |
| 24" | A | 32 | 812.8 | 36 | 914 | 37 | 940 | 41 | 1041 | 46 | 1168 |
| b | 1 7/8 | 47.6 | 2 3/4 | 69.8 | 4 | 102 | 5 1/2 | 140 | 8 | 203 | |
| D2 | 27 1/4 | 692.2 | 27 1/4 | 692.2 | 27 1/4 | 692.2 | 27 1/4 | 692.2 | 27 1/4 | 692.2 | |
| D1 | 29 1/2 | 749.3 | 32 | 812.8 | 33 | 838.2 | 35 1/2 | 902 | 39 | 991 | |
| n | 20 | 20 | 24 | 24 | 24 | 24 | 20 | 20 | 16 | 16 | |
| d | 1 3/8 | 34.9 | 1 5/8 | 41.3 | 2 | 50.8 | 2 5/8 | 66.7 | 3 5/8 | 92.1 | |
